Salut, c’est Adam, 38 ans, et aujourd’hui, on va plonger dans un sujet qui peut sauver vos murs de soutènement d’une mort lente par l’humidité. J’me souviens d’un chantier il y a quelques années avec un pote, Marc, où on a dû refaire tout un mur parce que l’eau s’était infiltrée et avait fait des dégâts monstrueux. On sentait l’odeur de moisi à dix mètres, et le mur commençait à se fissurer comme une vieille poterie. Bref, un cauchemar. Alors, pour éviter ça, je vais vous détailler la pose d’un drain pour mur de soutènement, un truc essentiel pour protéger votre structure des infiltrations. On va voir ça étape par étape, avec une précision d’horloger, parce que quand il s’agit de béton et d’eau, faut pas rigoler.
Pourquoi un drain pour mur de soutènement est crucial ?
Dans un premier temps, faut comprendre pourquoi l’eau est l’ennemi juré de votre mur de soutènement. Ces structures, souvent bâties pour retenir des terres en pente, subissent une pression hydrostatique énorme quand l’eau s’accumule derrière. Sans un système de drainage efficace, cette pression augmente, provoquant des fissures, des déformations, voire un effondrement total de l’ouvrage sur le long terme. Imaginez le bruit sourd d’un mur qui cède… pas très rassurant, non ? Pis, l’humidité qui stagne favorise la dégradation du béton par des cycles de gel-dégel ou des réactions chimiques comme l’alcali-réaction. Selon les normes, notamment la NF EN 206+A2/CN, un drainage adapté est fortement recommandé pour garantir la durabilité des structures en béton armé exposées à des conditions humides.
Les mécanismes de l’infiltration et le rôle du drain
Avant de poser quoi que ce soit, faut saisir comment l’eau s’infiltre. Elle provient souvent des eaux pluviales ou des nappes phréatiques qui s’accumulent derrière le mur, surtout si le sol est mal drainé ou argileux, retenant l’eau comme une éponge. Une fois infiltrée, l’eau exerce une poussée continue, et si elle n’a pas d’échappatoire, elle va chercher à traverser le béton par capillarité, entraînant des taches humides et des efflorescences (ces dépôts blanchâtres moches qu’on voit parfois). Le rôle d’un drain, c’est de capter cette eau et de l’évacuer loin de la structure, réduisant ainsi la pression et préservant l’integrité structurelle. Le graphique suivant, si je l’avais sous la main, montrerait une chute drastique de la pression hydrostatique après installation d’un drain bien conçu.
Les différents types de drains pour murs de soutènement
Passons aux options qui s’offrent à vous. Y a plusieurs systèmes de drainage, chacun ayant ses avantages selon le terrain et le type de mur. Voici les plus courants que j’ai posés sur mes chantiers avec des collègues comme Julien, qui bosse souvent sur des terrains bien détrempés :
- Drain agricole perforé : Un tube en PVC avec des fentes, entouré de gravier, qui capte l’eau et l’évacue. Simple, pas cher, mais faut bien calculer la pente d’écoulement.
- Drain en tranchée gravillonnaire : Une tranchée remplie de matériaux drainants (graviers, sable grossier) qui agit comme un filtre naturel. Idéal pour les sols sableux.
- Système de barbacanes : Ce sont des petits tuyaux ou ouvertures intégrés directement dans le mur pour laisser l’eau s’échapper. Faut pas les boucher avec du mortier, hein, sinon c’est la cata.
Le choix dépendra de la perméabilité du sol, de la hauteur du mur et des volumes d’eau attendus. Une étude géotechnique préalable, bien que parfois coûteuse, peut éviter bien des misères. J’me souviens d’un projet où on a sous-estimé le débit d’eau, et on a dû tout reprendre… l’odeur de boue et les cris du client résonnent encore dans ma tête.

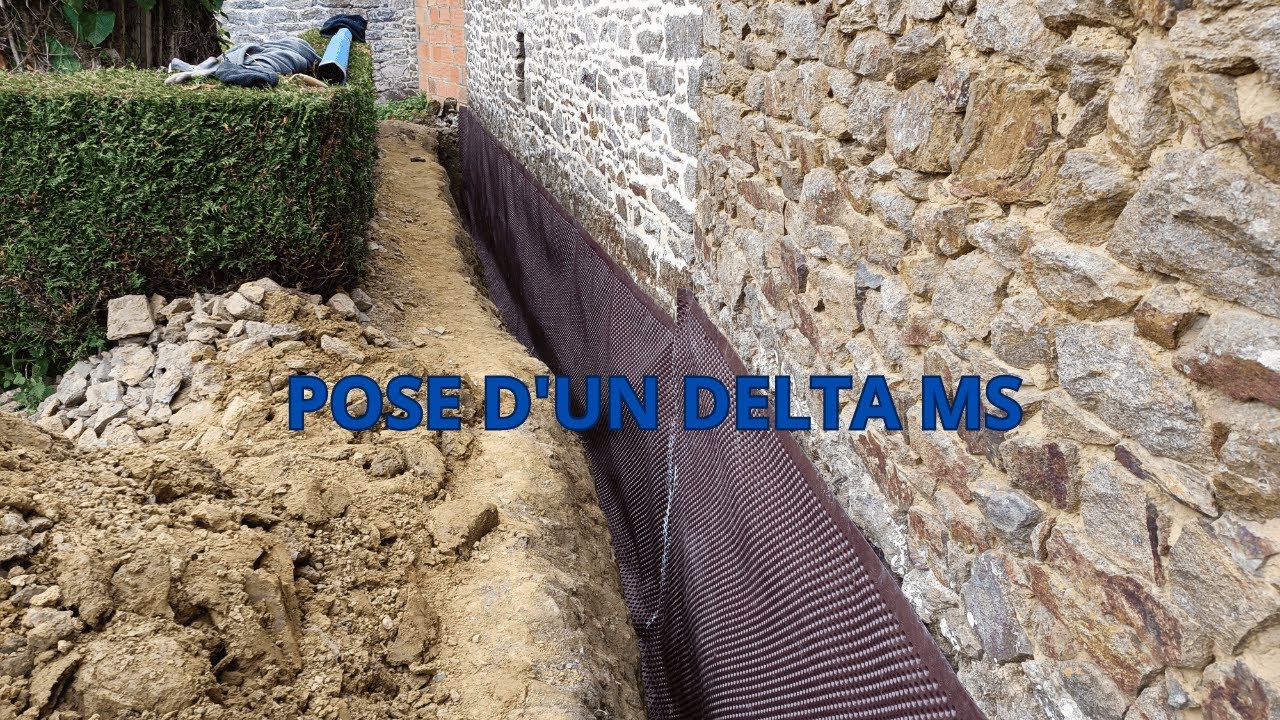

Étapes de pose d’un drain pour mur de soutènement
Bon, maintenant qu’on sait pourquoi et comment, rentrons dans le vif du sujet : la pose. C’est un processus qui demande de la rigueur, parce qu’un drain mal foutu, c’est comme pas de drain du tout. Voici les étapes détaillées, qu’on suit à la lettre sur nos chantiers :
1. Analyse du terrain et préparation
D’abord, faut analyser le terrain pour identifier les zones d’accumulation d’eaux de ruissellement. On creuse une tranchée derrière le mur, généralement à une profondeur qui permet de capter l’eau avant qu’elle n’atteigne la base de la structure. La largeur dépend du type de drain, mais on vise souvent entre 30 et 50 cm. Faut aussi prévoir une pente minimale de 2% pour assurer l’écoulement, sinon l’eau stagne et c’est le fiasco. On utilise un niveau laser pour être précis, parce qu’à l’œil nu, on se plante souvent.
2. Installation du système drainant
Ensuite, on pose un géotextile au fond et sur les parois de la tranchée pour éviter que les fines particules du sol ne colmatent le drain. On remplit ensuite avec un lit de graviers concassés (granulométrie de 20/40 mm généralement), sur une épaisseur d’au moins 20 cm, avant de poser le tube drainant perforé si on opte pour cette solution. Ce tube est orienté vers un exutoire, comme un fossé ou un réseau d’eaux pluviales. On recouvre ensuite avec une nouvelle couche de gravier, puis on referme avec du géotextile pour protéger le tout. Ça sent le travail bien fait quand on voit l’eau commencer à s’écouler doucement lors des premières pluies.
3. Contrôle et finitions
Enfin, on vérifie que tout fonctionne en simulant un écoulement d’eau si possible. On s’assure que l’exutoire n’est pas obstrué et que le drain ne présente pas de zones de stagnation. Une fois validé, on remblaie avec un matériau drainant ou le sol d’origine, selon les recommandations du DTU 21. Un p’tit conseil perso : notez l’emplacement exact du drain sur vos plans, parce que si vous devez intervenir plus tard, creuser à l’aveugle, c’est l’enfer.
Facteurs influençant la performance du drainage
Pour que votre système tienne la route, plusieurs éléments jouent un rôle clé. Faut pas les négliger, sinon vous risquez des infiltrations malgré tout le boulot abattu. Parmi les plus déterminants, on retrouve :
- La nature du sol : Un sol argileux demande un drainage plus costaud qu’un sol sableux, car l’eau y circule moins bien.
- La pluviométrie locale : Si vous êtes dans une région où il pleut des cordes, comme chez mon cousin en Bretagne, faut prévoir un drain surdimensionné.
- L’entretien régulier : Un drain bouché par des feuilles ou des sédiments, c’est un drain inutile. Un curage tous les 2 ans minimum est conseillé.
Tableau récapitulatif : Comparaison des types de drains
| Type de drain | Coût approximatif | Facilité d’installation | Efficacité selon sol |
|---|---|---|---|
| Drain agricole perforé | Faible (5-10 €/m) | Facile | Moyenne (sols sableux) |
| Tranchée gravillonnaire | Moyen (15-20 €/m) | Moyen | Élevée (tous sols) |
| Barbacanes intégrées | Élevé (variable selon mur) | Difficile | Moyenne (sols drainants) |
Ce tableau, basé sur mon expérience et quelques retours de collègues, vous donne une vue d’ensemble pour choisir selon votre budget et votre terrain. Y a pas de solution miracle, mais avec ces infos, vous pouvez éviter de jeter votre argent par les fenêtres.
Conclusion : Protégez votre mur avec un drain adapté
Pour finir, poser un drain pour mur de soutènement, c’est pas une option, c’est une nécessité si vous voulez éviter de voir votre ouvrage se transformer en passoire. Avec les bonnes étapes et un peu de sueur, vous pouvez protéger votre structure des infiltrations d’eau et prolonger sa durée de vie de plusieurs décennies. Alors, retroussez vos manches, et si vous hésitez, faites appel à un pro pour pas jouer les apprentis sorciers. Overall, je dirais que prendre le temps de bien drainer, c’est comme mettre une armure à votre mur… pas très glamour, mais diablement efficace. Merci de m’avoir lu jusqu’au bout, et n’hésitez pas à partager vos propres galères de chantier dans les commentaires, ça fait toujours sourire.
